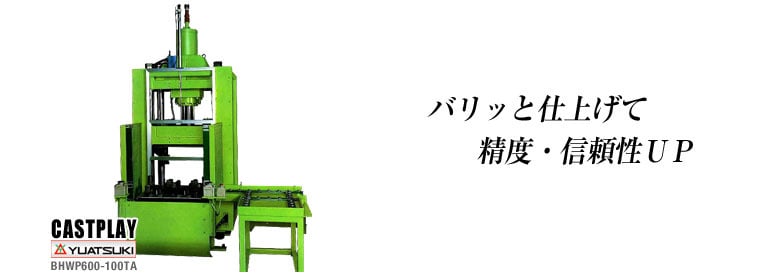

キャスプレイ トリミングプレス
CASTPLAY TRIMMING MACHINE
![](/files/libs/312/202104121605148757.jpg?1618211116)
■ ラインナップ
キャスプレイ・トリミングプレス用金型 (1731KB) PDFカタログダウンロード |
キャスプレイ BHWP600-100TA
特徴
![](/files/libs/266/202104121145137929.jpg?1618195514)
![](/files/libs/267/202104121145219899.jpg?1618195522)
![](/files/libs/268/202104121145284626.jpg?1618195530)
- 高出力で大物処理が可能
- 従来の金型(他メーカー含む)に対応可能な広い口径
- 金型用スライドテーブル標準装備
仕様
型式 | BHWP600-100TA | |
出力 | 最大100T | |
モーター | 22kW | |
油圧ポンプ(圧力) | 可変容量ピストンポンプ(常用10MPa) | |
油圧タンク容量 | 495L(サーモスイッチ付き、オイルクーラー標準装備) | |
メインシリンダーストローク | 600mm | |
W700×H1000×D650(mm) | ||
速度 | 下降時 | 70mm/秒(60Hz)55mm/秒(50Hz) |
上昇時 | 125mm/秒(60Hz) | |
スライドストローク | 650mm | |
サイクルタイム | 10.5秒(60Hz) 13秒(50Hz) | |
オプション | 自動クランプ装置(上・下)、金型自動交換装置(上・下)、金型交換テーブル、金型ダイセット、アンローダー装置、ローディング装置、外周安全柵、エリアセンサー(全面安全扉は標準装備) ※その他仕様の変更・追加はご相談ください。 |

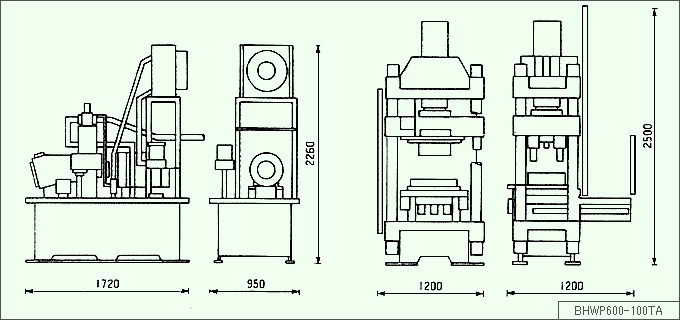

外形図
![](/files/libs/269/202104121147149776.gif?1618195634)
仕様によりサブ油圧ユニットが必要となる場合があります。その場合別途スペース・費用が必要となります。
※この仕様は変更する場合があります。
動画
バラシ
打抜き
自動金型交換
